Portal Vinçler
Açık alan ve liman operasyonları için dayanıklı portal vinç sistemleri.
- Dış mekân kullanımı
- Raylı sistemler
- Yüksek kaldırma kapasitesi
Genel Bakış
Portal vinçler, kreyn yolu bulunmayan açık sahalarda ve liman alanlarında zemin rayları üzerinde çalışır. Dış ortam koşullarına göre tasarlanan çelik konstrüksiyon ve yürütme grubu ile ağır yüklerin açık alanda taşınmasını sağlar.
Uygulama Alanları
- Liman ve tersane
- Prefabrik beton
- Çelik stok sahaları
- Ağır nakliye ve yükleme
Teknik Özellikler
| Kaldırma kapasitesi | Projeye göre (referans: 30 t, 40 t) |
|---|---|
| Açıklık | Projeye göre belirlenir |
| Kaldırma yüksekliği | Projeye göre belirlenir |
| Çalışma sınıfı | Projeye göre belirlenir |
| Yürütme sistemi | Zemin raylı |
| Kontrol seçenekleri | Projeye göre belirlenir |
| Kullanım ortamı | Dış mekân |
Mühendislik Avantajları
- 01
Kreyn yolu gerektirmez; mevcut saha zeminine ray ile kurulur.
- 02
Dış ortam dayanımı: korozyon ve rüzgâr yüküne göre tasarım.
- 03
Tek veya çift kiriş seçenekleri ile geniş kapasite aralığı.

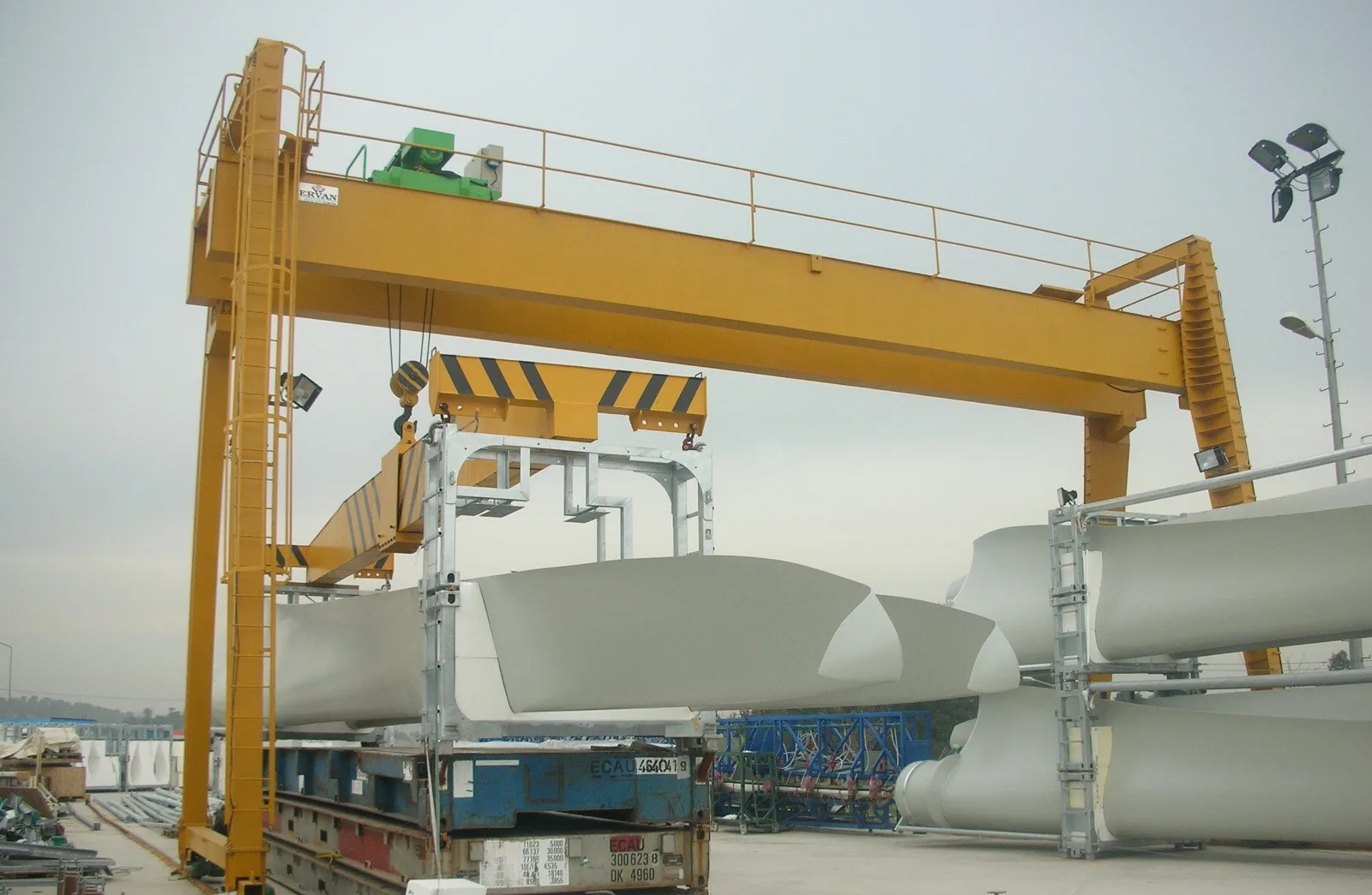

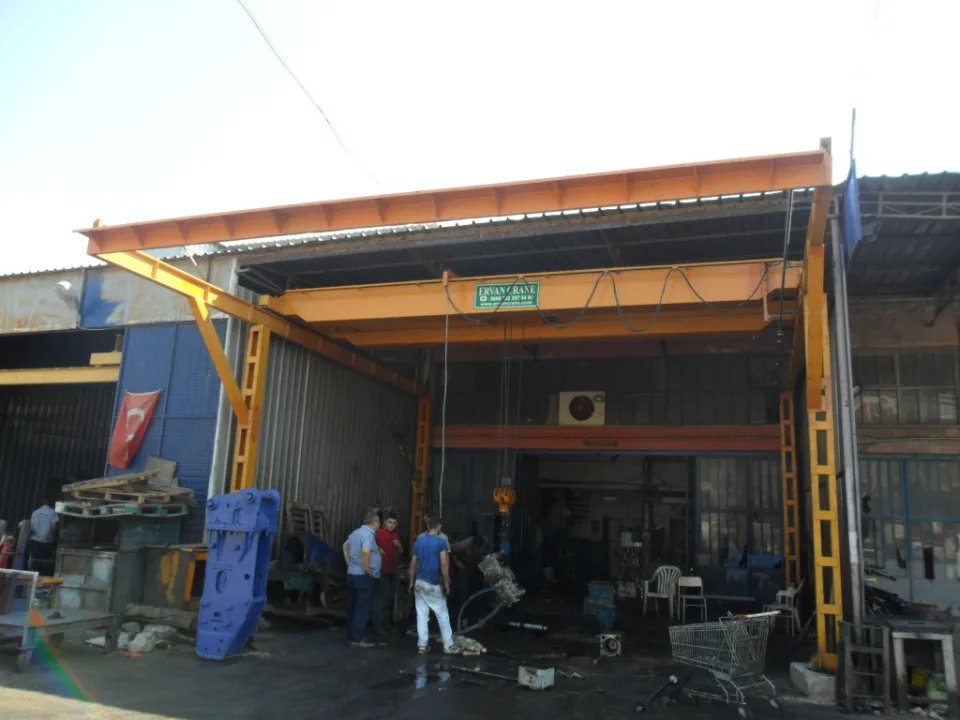

Galeri
Sıkça Sorulan Sorular
01 Portal vinç nedir?
Portal vinç, ana kirişi bina kolonları yerine kendi ayakları üzerinde taşıyan ve zemindeki raylar üzerinde hareket eden kaldırma sistemidir. Kreyn yolu kurulamayan açık stok sahaları, yükleme alanları ve bina dışı uygulamalar için kullanılır.
02 Köprü vinç ile portal vinç arasındaki fark nedir?
Köprü vinç, bina kolonlarına veya ayrı bir taşıyıcı sisteme yerleştirilmiş, yerden yüksekteki kreyn yolu raylarında çalışır. Portal vinçte kiriş, zemindeki raylarda yürüyen ayaklarla taşınır; kreyn yolu ve kolon gerektirmediği için açık alanlarda kurulabilir. Bina içinde kreyn yolu varsa genellikle köprü vinç, açık sahada veya kolonsuz alanda portal vinç tercih edilir.
03 Portal vinç seçerken nelere dikkat edilmelidir?
Kapasite, açıklık ve kaldırma yüksekliğinin yanında açık alana özgü koşullar belirleyicidir: rüzgâr yükü ve fırtına emniyeti, zemin ve ray temeli, yürüyüş mesafesi ve enerji besleme yöntemi (kablo tamburu, enerji zinciri gibi), yağış ve korozyona karşı koruma.
